曲臂式升降機使用說明書

操作使用曲臂式升降機前一定要仔細閱讀此曲臂式升降機使用說明書。

一、概述

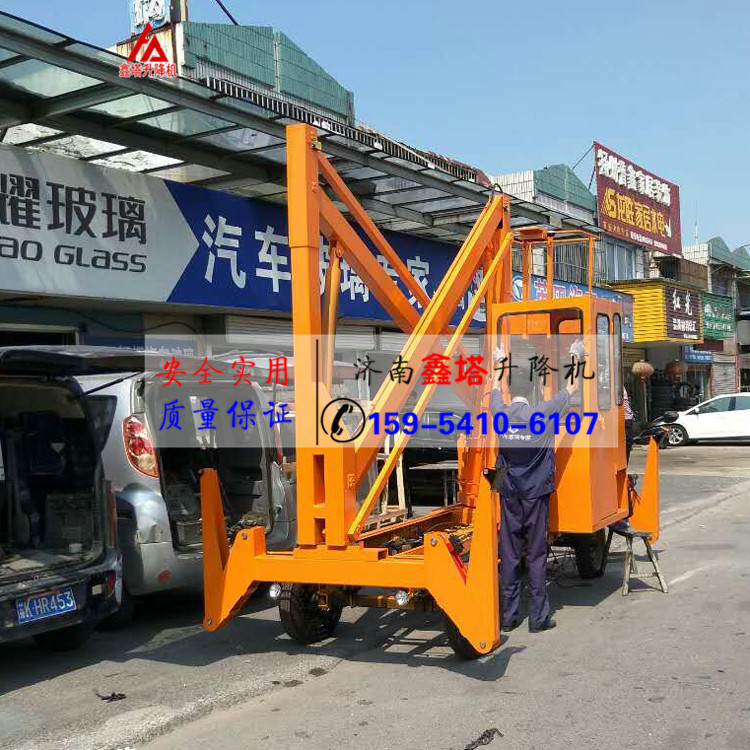

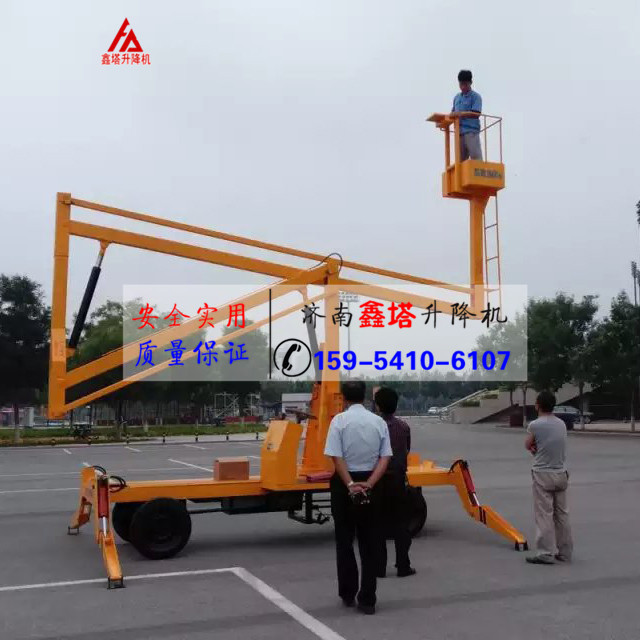

曲臂式升降機是垂直和剪叉式升降機的換代新品，可廣泛用于車站、碼頭、賓館大廳、倉庫、車間以及供電和建筑裝潢部分高空作業場合，本機具有重量輕、移動方便、操作簡單、作業面積大，特別是能夠跨越障礙物進行作業等優點，是理想的登高作業機械。
本公司最新開發的曲臂式升降機，采用了以電機為動力，自行走、自升降，外接電源，性能更完善。

二、使用方法
1、升降作業之前，應首先打開支腿，具體步驟是：扭轉旋閥將箭頭對準合通位置，向下按動手動閥操作桿，使整機離開地面，當?shù)孛娌黄綍r，可以轉動轉閥調節各個支腿的高低，使之達到整機的水平。
2、上升應先按按鈕上（1）到位行程開關斷電后再按按鈕上Ⅱ，下降同時也是按順序按降Ⅰ、降Ⅱ。
3、下降時速度快慢，控制閥柜內有降Ⅰ、降Ⅱ螺釘調節，速度快，緊一點；慢，就松一點，哪一只臂就調哪一只臂。

三、常見液壓系統的故障及排除方法
故  障  現  象 原     因 排  除  方  法
油缸漏油 油缸有異常磨損、密封不良 更換鋼件及密封件
油缸下降 電磁支承閥有異物、密封不良 拆洗、更換元件
壓力調不上 吸油口堵塞、油泵進油口松動、漏氣 清洗吸油濾網、扭緊進油密封口
下降失靈、電磁閥失靈 益流閥調節螺釘松動或異物 調整壓力，清洗異物，用頂桿推動滑桿使平臺下降再維修
四、注意事項
1、操作載重不得超過最大承載能力；
2、液壓系統壓力不得超過8Mpa；
3、室外作業時，最大風力不得大于5級；
4、登高時，嚴禁在平臺內作劇烈振動；
5、在允許風力下作業時，嚴禁人為地發生突擊性的橫向水平力，一般情況下，不得超過15Kg范圍；
6、登高作業時，整機不得水平移動變換作業地點；
7、支腿未打開，嚴禁使用；
8、行走時，要謹慎駕駛，方向要靈活，剎車要調好。
五、維修與保養
1、完成作業后，平臺應恢復到運輸停止狀態，切斷電源。
2、應停放在室內，停止雨侵蝕。
3、支腿、絲桿以及各臂之間的銷軸應經常加油，保持潤滑。
4、新啟用的平臺，首次工作滿2月應更換一次液壓油，以后可視工作情況以更換，加油用具應潔凈，定期清洗油泵吸油網。（液壓油夏季46#，冬季30#）
5、發現油缸有漏油現象，應及時更換密封圈。
6、更換液壓元件時，應將元件清洗干凈，對暫時不能裝配的元件口，應先作封堵，防止碰撞和雜物進入油路系統。
7、擦洗液壓元件時，嚴禁用棉花及其它纖維易脫落的織物。
六、隨機技術文件
1、使用說明書、合格證、保修卡；
2、柴油機工具袋。
